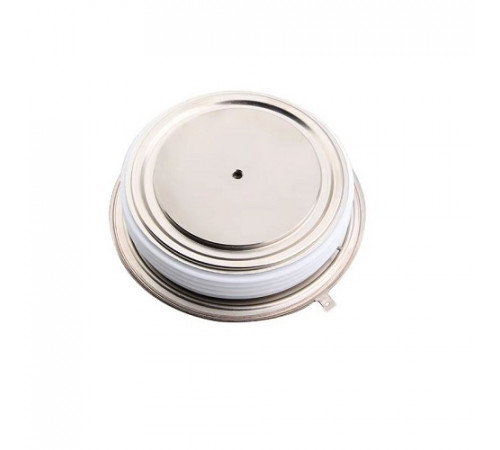

Тиристор КР2000А-2200В

Тиристор КР2000А-2200В (2000А / 2200В)

Назначение:
Прибор предназначен для работы в цепях постоянного и переменного тока частотой до 500 Гц. Применяется в силовых выпрямителях, преобразовательных агрегатах, источниках бесперебойного питания, тяговых приводах, устройствах плавного пуска и системах управления мощными электродвигателями.

Описание:
КР2000А-2200В — это высоковольтный тиристор в таблеточном корпусе. Особенностью конструкции является двухстороннее охлаждение, что обеспечивает эффективный отвод тепла при высоких токовых нагрузках. Прибор обладает низким падением напряжения в открытом состоянии и высокой скоростью нарастания напряжения в закрытом состоянии, что повышает надежность работы в импульсных режимах.

Технические характеристики тиристоров KP:

Предельное постоянное напряжение (Vdrm/Vrrm): 2200 В

Средний прямой ток (Itav): 2000 А

Ударный неповторяющийся ток (Itsm): 34000 А

Падение напряжения (Vtm): 1.8 В (при токе 4000 А, Typ.)

Обратный ток (Irrm): ≤ 150 мА

Ток удержания (Ih): ≤ 1000 мА

Отпирающее напряжение (Vgt): ≤ 3.5 В

Отпирающий ток (Igt): ≤ 300 мА

Время включения (tgt): ≤ 10 мкс

Время выключения (tq): ≤ 200 мкс

Скорость нарастания напряжения в закрытом состоянии (dV/dt): 200 В/мкс

Диапазон рабочих температур: от -60 °C до +125 °C
