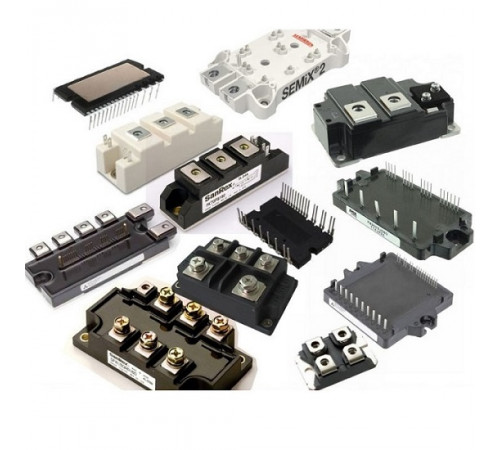

МТТ4-80-10
Модуль МТТ4-80-10 тиристорный силовой полупроводниковый низкочастотный состоящий из двух последовательно соединенных кремниевых диффузионных p-n-p-n тиристоров, включённых по полумостовой схеме.
Предназначен для применения в силовых цепях постоянного и переменного токов частотой до 500 Гц и силе тока не более 80 А.
Тиристорный модуль МТТ4-80-10 применяется в преобразователях переменного и постоянного тока, управляемых выпрямительных мостах, регуляторах переменного тока, системах управления двигателями переменного токаи в другом электротехническом и электронном оборудовании общего назначения.
Модуль герметизирован в пластмассовом корпусе с изолированным основанием и устанавливается с помощью винтов через сквозные крепежные отверстия в корпусе.
Обозначение выводов и типономинала силового модуля указывается на корпусе.
Охлаждение воздушное естественное или принудительное.
Тип корпуса: MTD1.
Тип применяемого охладителя: О24, О34, О55.
Модуль тиристорный МТТ4-80 выпускается в климатических исполнениях «УХЛ» категории размещения «4» по ГОСТ 15150-69.
Допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Габаритные размеры тиристорного модуля:
- длина - 92 мм;
- высота - 30 мм;
- ширина - 20 мм.
Масса не более 150 г.
Категория качества: «ОТК».
Расшифровка маркировки тиристорного модуля:
МТТ4-80-10
М - модуль;
Т - тиристор;
Т - тиристор;
4 - порядковый номер модификации;
80 - число, равное значению максимально допустимого среднего тока в открытом состоянии в амперах;
10 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт.
