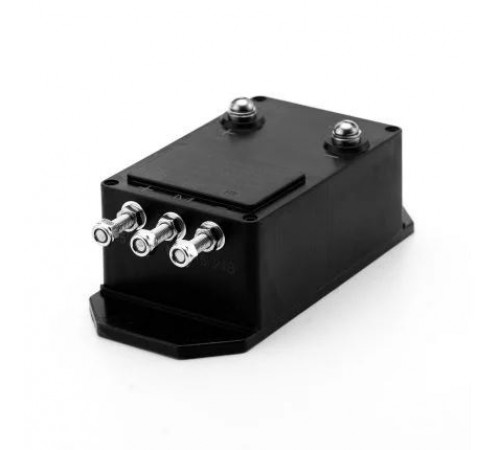

Датчик напряжения кн 100-с22.2

Датчик напряжения КН 100-С22.2 заказать с доставкой по России.

Построен по принципу преобразования входного тока, пропорционального приложенному напряжению (постоянному, переменному, импульсному и т.д.) в пропорциональный выходной ток с гальванической развязкой между первичной (силовой) и вторичной(измерительной) цепями.

Принцип работы: Преобразуемое напряжение подается на входные клеммы датчика через внешний резистор R1 величина которого выбирается пользователем исходя из номинального входного тока датчика и номинального измеряемого напряжения.

Механические характеристики:

Общий допуск ± 0.3 мм

Подключение первичной цепи винты М5

Максимальный момент затяжки 2.2 Нм .

Подключение вторичной цепи самоконтрящиеся гайки М5

Максимальный момент затяжки 2,2 Нм

Крепление 2 отв Ø 6,5 мм

2 стальных винта М6, момент 5 Нм

Технические характеристики кн 100-с22.2

Технология: Компенсационный

Измерение: Напряжение

Тип первичного сигнала: AC + DC

Номинальное значение: 10

Напр питания: B 15 до 24

Номин вых сигн: мА 50

Монтаж: Панель

Семейство: КН

Мин.раб.темп.: -50 °C

Макс.раб.темп.: +70 °C

Диап изм: 0.02

Коэфф преобр: 10000 - 2000

Эл прочн изоляции, кВ: 9

Погр.преоб%приНомин.вх.сигн: 0,7

Время отклика: 0.1 мс

Ввод первичн пров: Винты M5

Защита: Нет

Корпус: Неразъёмный

Тип сигнала: Биполярный

Вторичные конт.: M5

Стандарты: ЕГТЦ.411136.008ТУ
